随着科技的日新月异，简单的称重仪表已经满足不了日常使用，现代化的生产完全依赖于自带的通讯接口，一般常用的有：RS232C、RS-485、4-20mA等几种常用的通讯方式。

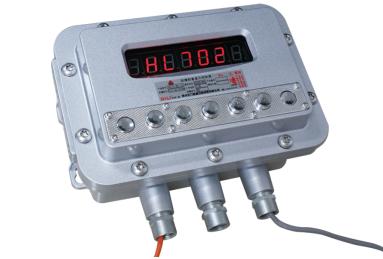

今天我简单的讲述一下常州宏力生产的XK3101（GB-1）隔离防爆仪表的S232/RS485串行通讯接口：

通讯引脚含义

232通讯 485通讯

GND：接地

RXD：仪表接收端

TXD：仪表发送端 A:R+接收数据正

B:R-接收数据负

Z:T-发送数据负

Y:T+发送数据正

通讯接口选择

通讯接口选择 跳线选择

J7

RS232C（出厂设置） 后

RS485C 前

连续发送方式：所传送的的数据为仪表显示的当前称量（毛重或净重）每帧数据由12组数据组成，格式如下：

第X字节 内  容  及  注  解

1 02（﹨STX）               开始符

2 +或-                       符号位

3 称量数据                重量数据最高位

- 称量数据                     -

- 称量数据                     -

8 称量数据                重量数据最低位

9 小数点位数              从右到左（0～4）

10 异或校验                    高四位

11 异或校验                    低四位

12 03（﹨ETX）                结束符

异或=2  3 ……8  9
